Hva er kjernestrukturen til sommerfuglventilen?

Hva er komponentene som utgjør kjernestrukturen til ensommerfuglventil?

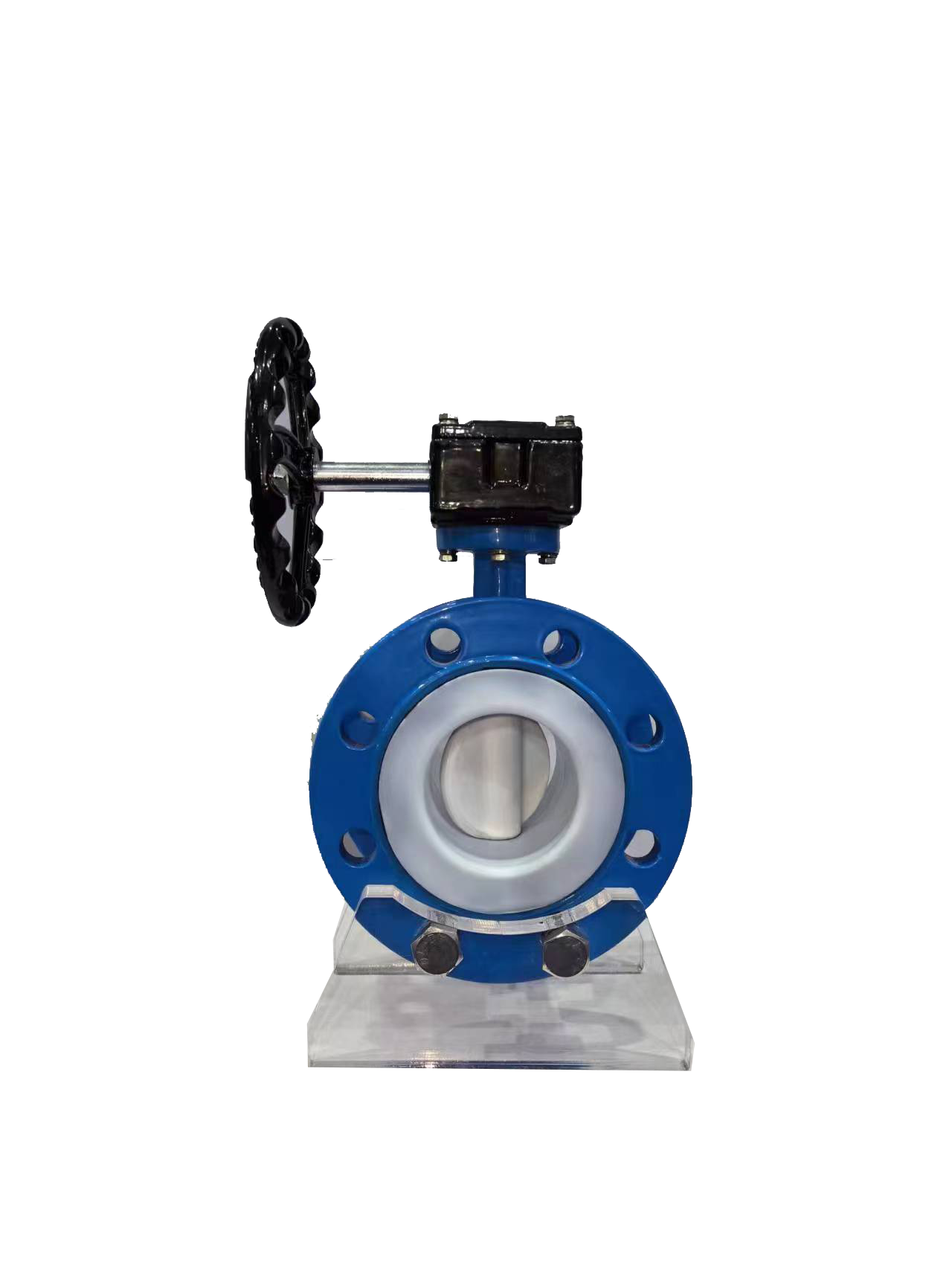

Kjernestrukturen til ensommerfuglventilinkluderer hovedsakelig et ventilhus, en ventilstamme, en sommerfuglplate og en tetningskomponent. Ventilhuset er vanligvis en rett gjennom sylindrisk struktur med glatte indre vegger for å redusere middels strømningsmotstand; Ventilspindelen er koblet til drivenheten og sommerfuglplaten, ansvarlig for å overføre dreiemoment og drive sommerfuglplaten til å rotere; Sommerfuglplaten er en åpnings- og lukkekomponent som justerer strømningen ved å rotere rundt aksen til ventilstammen (0 °~90 °), og dens form påvirker strømningskapasiteten direkte; Tetningskomponenten er sammensatt av et ventilsete og tetningsmateriale, som direkte påvirker kompatibiliteten og tetningsytelsen til mediet.

Hva er de viktigste detaljenesommerfuglventilplatedesign?

Som kjernekomponenten i sommerfuglventiler påvirker utformingen av sommerfuglplater direkte strømningsegenskaper og tetningsytelse. Den standard strømlinjeformede sommerfuglplaten har en bueformet kant, som kan redusere væskemotstanden, men krumningsradiusen må passe med diameteren på rørledningen, ellers er det lett å danne virvler; Eksentriske sommerfuglplater (som enkelt eksentriske, doble eksentriske og trippel eksentriske) reduserer slitasje på tetningsoverflaten ved å forskyve midten av ventilstammen, med den trippel eksentriske sommerfuglplaten som legger til en ekstra vippevinkel for å oppnå null lekkasje og høy temperatur- og trykkmotstand; Den uregelmessige sommerfuglplaten er designet med styreribber for medier som inneholder partikler for å unngå partikkelblokkering.

Hvordan påvirker tetningskomponenten til spjeldventiler ytelsen?

Tetningskomponenten er nøkkelen til å oppnå middels cutoff og strømningsregulering i spjeldventiler. Ventilsetematerialet må velges i henhold til egenskapene til mediet, slik som nitrilgummi (NBR) med god oljebestandighet, men lett herding ved lave temperaturer, og fluorgummi (FKM) med sterk korrosjonsbestandighet, men høy kostnad; Metallventilsetet må matche hardhetsforskjellen til sommerfuglplatematerialet for å unngå lekkasje forårsaket av gjensidig friksjon. I tillegg må tetningstrykkforholdet kontrolleres nøyaktig. Hvis det er for høyt, vil det føre til deformasjon av ventilsetet, og hvis det er for lavt, vil det ikke passe tett, noe som direkte påvirker tetningseffekten.
