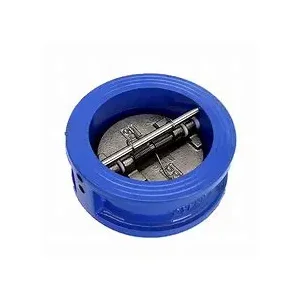

Støpejerns sommerfugl sjekkventil

Tilkoblingen av wafer-typen til vår støpejerns sommerfuglsjekkventil gjør det enkelt å installere. Det kan klemmes tett mellom to flenser, og sparer mye installasjonsplass, og er veldig egnet for rombegrensede rørledningsoppsettsscenarier.

Struktur og arbeidsprinsipp

(I) Strukturell design

Støpejerns wafer -sjekkventil er hovedsakelig sammensatt av kjernedeler som ventil kropp, ventilskive, ventilstamme, fjær (utstyrt med noen modeller). Ventilkroppen støpes i støpejern, og gir fast støtte og stabilt strukturelt fundament for hele ventilen. Ventilskiven er en nøkkelkomponent for å oppnå sjekkfunksjonen. Formen og strukturell design varierer i henhold til forskjellige arbeidsforhold. Vanlige skjemaer inkluderer enkeltskive og dobbel plate. Ventilstammen brukes til å koble ventilskiven og lede bevegelsesbanen for å sikre at ventilskiven beveger seg nøyaktig og jevnt under åpning og lukking. Noen sjekkventiler er utstyrt med fjærer. Fjærens funksjon er å hjelpe ventilskiven til å lukke, forbedre forseglingen når du lukker og reduserer forekomsten av vannhammer til en viss grad.

(Ii) Arbeidsmekanisme

Når mediet strømmer i normal retning, vil trykket som genereres av mediet skyve ventilskiven for å overvinne sin egen tyngdekraft og mulig fjærmotstand, slik at ventilskiven roterer rundt ventilstammen eller pinneakselen for å åpne. På dette tidspunktet kan mediet passere gjennom ventilen jevnt, og hele rørledningssystemet er i normal strømningstilstand. Når mediet har en tendens til å strømme tilbake, vil revers-trykket generert av tilbakestrømmen på mediet og tyngdekraften til selve ventilskiven føre til at ventilskiven roteres i motsatt retning raskt og passer tett på ventilsetet, og dermed kutter av refluks-kanalen til mediet, og forhindrer at mediumsflytet er en gang.

Tekniske parametere
