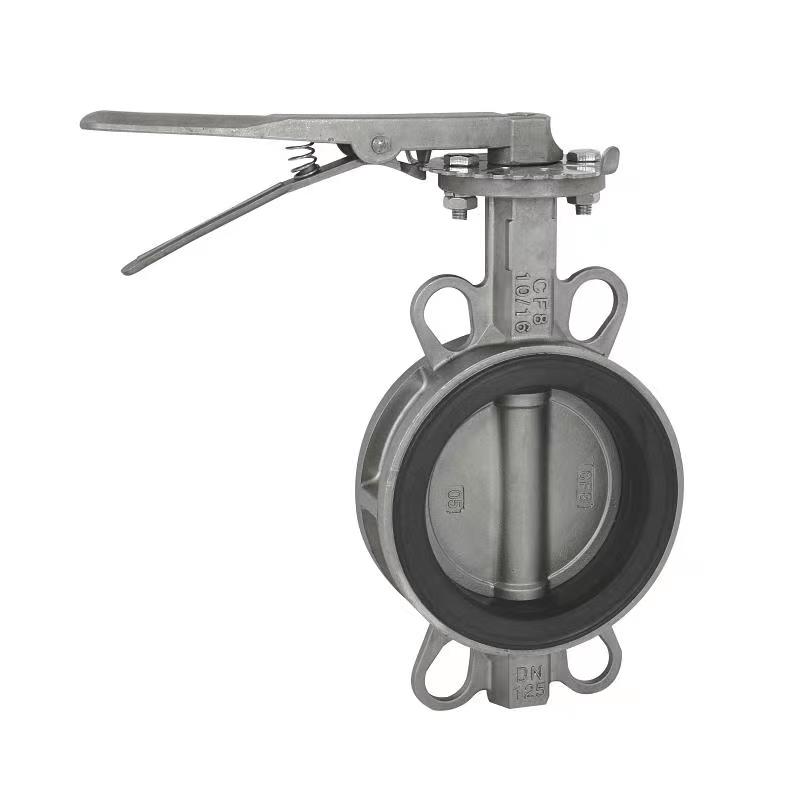

Lt manuell myk tetning sommerfuglventil med utstående ører

Ventilen vår er basert på wafer -installasjonen, og forbindelsen med rørledningsflensen oppnås gjennom lugstrukturen på begge sider av ventillegemet. Sammenlignet med den tradisjonelle flensforbindelsesventilen, har den betydelige fordeler som kompakt struktur, praktisk installasjon og yrke med liten plass. Når du arbeider, roterer sommerfuglplaten 90 ° rundt ventilstammeaksen for å realisere åpnings-, lukkings- og strømningsreguleringsfunksjonene til ventilen. Når sommerfuglplaten roterer for å være parallell med rørledningsaksen, er ventilen helt åpen og mediet kan passere jevnt; Når sommerfuglplaten roterer for å være vinkelrett på rørledningsaksen, er ventilen lukket for effektivt å kutte av strømmen på mediet.

Shengshi Huagong Lt Lug Manual Soft Seal Wafer Butterfly Valve har denne unike strukturen og arbeidsmetoden, noe som gjør den til et effektivt og pålitelig kontrollelement i rørledningssystemet.

Tekniske parametere

Ytelsesegenskaper

1. Kompakt struktur og praktisk installasjon: LT LUG Manual Myk tetning Wafer Butterfly Valve vedtar Wafer -installasjon, uten ytterligere flensforbindelsesdeler, kompakt struktur og yrke med liten plass. Under installasjonsprosessen er det bare å plassere ventilen mellom de to rørflensene og klemme den og fikse den gjennom tappboltene gjennom bolthullene på lugs. Installasjonsprosessen er enkel og rask, noe som effektivt kan spare installasjonsplass og tidskostnader. Det er spesielt egnet for rørledningssystemer med begrenset plass, for eksempel rørledningsbrønner i høye bygninger og små hytter i skip. Samtidig gjør denne installasjonsmetoden ventilutskiftning mer praktisk og reduserer vanskeligheten med vedlikehold.

2. Liten væskemotstand, energisparende og høy effektivitet: den rett gjennom strømningskanaldesignet inne i ventilkroppen gjør strømningsmotstanden til væsken ekstremt liten når du passerer gjennom ventilen. Sammenlignet med andre typer ventiler, kan det effektivt redusere energitapet og redusere driftskostnadene for rørledningssystemet. I storskala væsketransportsystemer er denne energisparende fordelen mer åpenbar, noe som bidrar til å forbedre energiutnyttelseseffektiviteten til hele systemet og samsvarer med utviklingstrenden for energibesparing og utslippsreduksjon i moderne industri.

3. Pålitelig tetningsytelse: I henhold til forskjellige arbeidsforhold kan myk forsegling eller hardt tetningsstruktur velges for å sikre at ventilen har god tetningsytelse. Mykforseglet sommerfuglventiler kan oppnå null lekkasje eller ekstremt lav lekkasje, og oppfyller de strenge tetningskravene for anledninger til gass og flytende transport; Hardforseglede sommerfuglventiler er motstandsdyktige mot høy temperatur og slitasje, og kan fremdeles opprettholde pålitelige tetningseffekter under tøffe arbeidsforhold som høy temperatur, høyt trykk og medium som inneholder partikler. Det kan brukes mye i forskjellige komplekse industrielle miljøer og sivile felt, og gir sterke garantier for sikker drift av rørledningssystemer.

4. Fleksibel drift og presis kontroll: Den manuelle drivmodus er enkel og intuitiv å betjene, noe som er praktisk for personell på stedet å åpne og lukke ventilen; De elektriske og pneumatiske drivmodusene kan realisere fjernkontroll og automatisk drift. Ved å motta eksterne kontrollsignaler, kan ventilåpningen kontrolleres nøyaktig for å oppfylle de nøyaktige kravene til strømningsregulering under forskjellige arbeidsforhold. Enten i den automatiserte kontrollprosessen i industriell produksjon eller i utsendelsesstyring av byvannsforsynings- og gassforsyningssystemer, kan lug-on sommerfuglventilen fleksibelt svare på kontrollinstruksjoner, realisere presis væskekontroll og forbedre produksjonseffektiviteten og styringsnivået.
